GMP制藥廠專用高效過濾器送風口技術要求

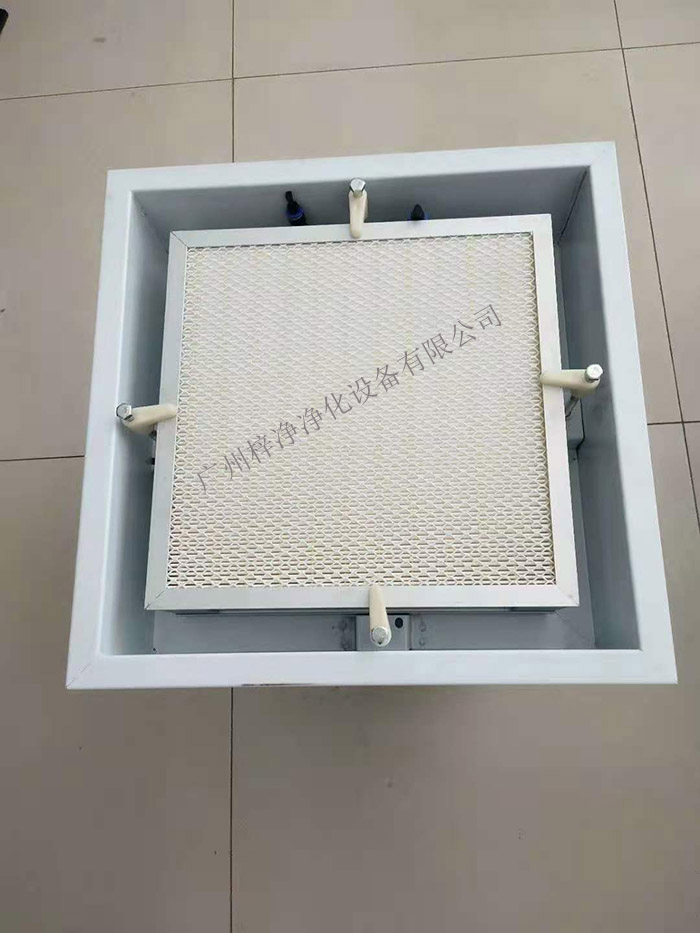

GMP制藥廠高效過濾器送風口技術要求跟普通電子潔凈廠房的高效過濾器送風口有一定的區別，高效過濾器送風口由靜壓箱和高效空氣過濾器一體化組成，采用鋼板制作靜壓箱，箱體內置無隔板高效過濾器。出風口加碳鋼白色噴塑高效護網。該送風口具有通用性強、外形美觀、安裝更換方便、維護簡單、投資少、過濾效率高等優點，高效送風口適用作凈化級別較高的千級、百級以上空氣凈化系統的終端過濾送風裝置。
高效過濾器送風口特點:
1、箱體采用成型鋁型材制造，與濾芯一體成型；蓋板采用冷軋鋼板，外表靜電噴塑處理 。
2、高效過濾器和靜壓箱做成一個整體。在靜壓箱的進風口處配置調節閥調節送風均勻度和靜壓效果
3、高效送風口采用99.9995%@0.12um(U15)高效過濾器，過濾效率高，阻力低
4、內表采用25mm厚PEF保溫，保溫性能好。
5、結構緊湊，密封性可靠，送風均勻
6、重量輕、安裝更方便，尤其適合安裝于鋁合金龍骨形式的潔凈室中。
7、高效送風口特別適用于受土建高度限制或必須采用緊湊型設計時的潔凈室，大大節省空間。
GMP制藥廠高效過濾器送風口技術要求參數:
序號 名稱 規格 單位 數量
1 高效過濾器送風口 GF-02 額定風量 500m/h 套 15
2 高效過濾器送風口 GF-01 額定風量 1000m/h 套 185
3 高效過濾器送風口 GF-01 額定風量 1500m/h 套 62
下調節高效過濾器送風口靜壓箱具體要求
2.1招標時提供設備樣品（1000風量），要求和484*484*93上液槽高效過濾器配套。
2.2風口的詳細尺寸需乙方設計送、回、排風口及靜壓箱圖紙，由甲方確認。
2.3設備散流板用1.2mm不銹鋼304。其他部位用1.2mm優質碳鋼底漆處理并噴涂白色防銹漆，無異味。
2.4送風調節閥要求下調節，
GKF-05IC型對應風閥尺寸為200*200；
GKF-10IC型對應風閥尺寸為320*200。
GKF-15IC型對應風閥尺寸為320*250。
2.5箱體配DOP和壓差測試口采用∮8不銹鋼管，要求內部滿焊不泄漏，正常工作時檢測口采用固定密閉，以防泄漏。具體位置尺寸見設計圖紙。
2.6散流板網口采用圓形口、均布；螺絲孔采用內窩，不銹鋼裝飾片封堵且與散流板表面平齊。
2.7散流板安裝尺寸公差：±1.5mm。
2.8高效過濾器壓緊桿滿焊，壓塊采用PVC材質
2.9安裝方式：散流板面與彩鋼板頂平齊。
2.10定位方式：采用四周定位，定位塊距散流板底51mm。
2.11本次報價含運費，但不含高效過濾器。
