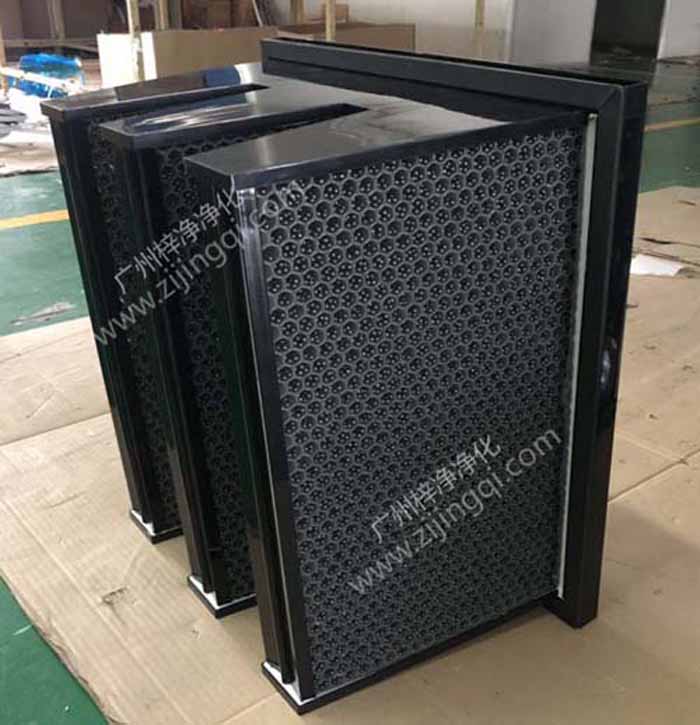

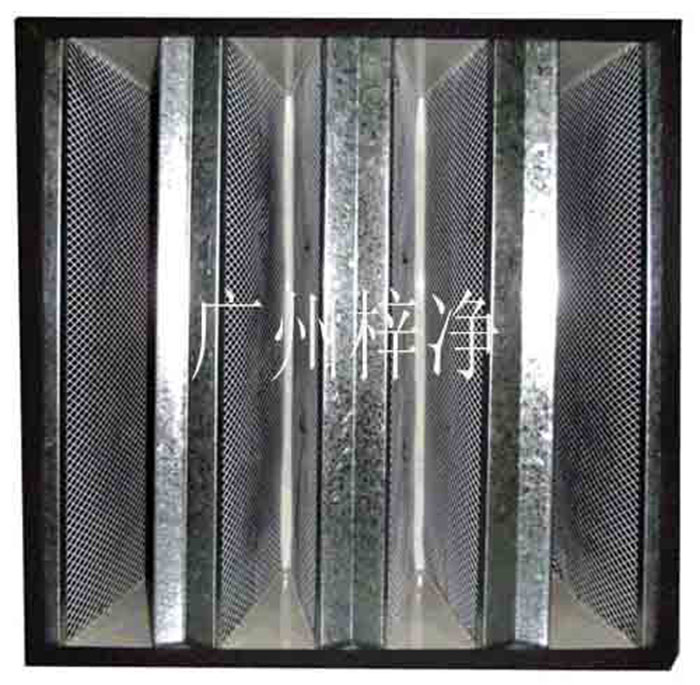

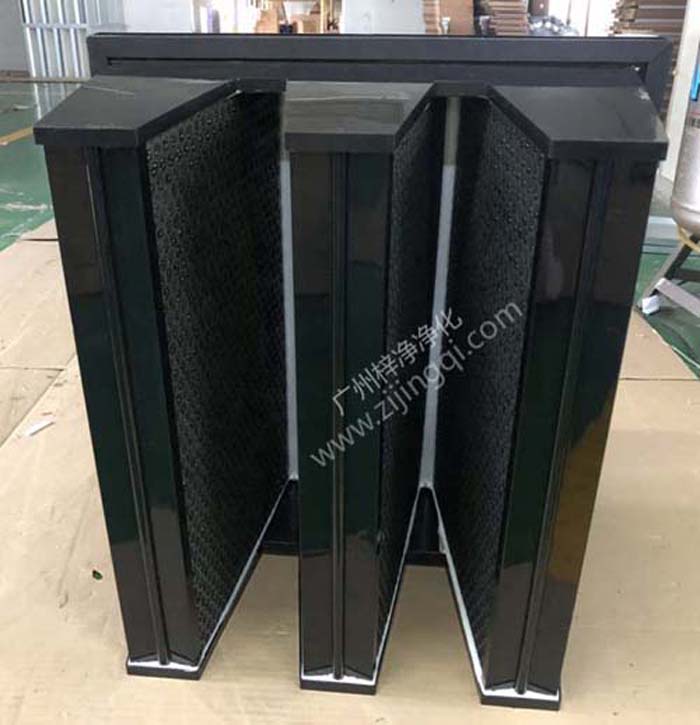

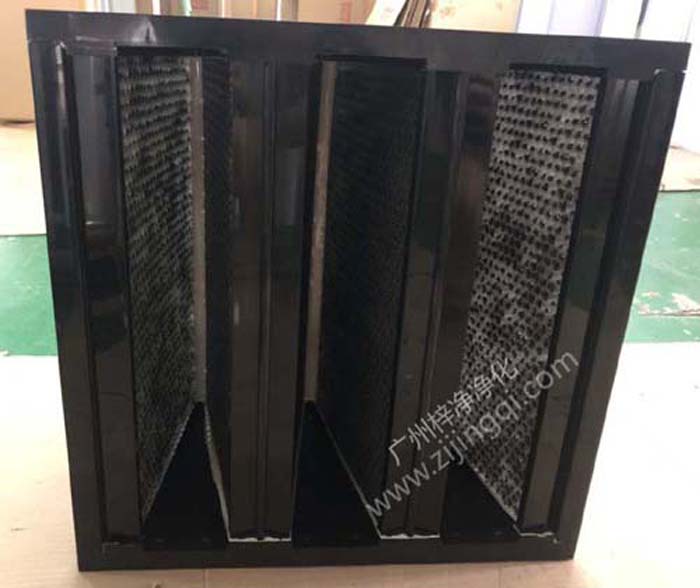

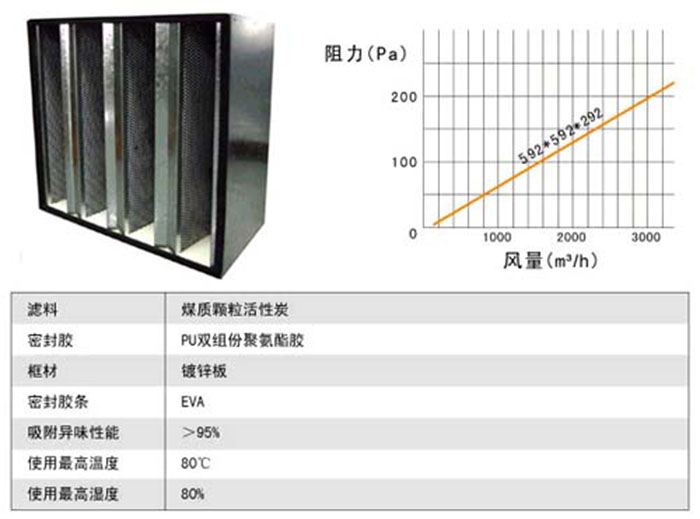

一種組合式顆粒活性炭過濾器的制作方法(V型)，組合式顆粒活性炭過濾器外框有兩種，一種是塑料框，一種是鍍鋅框。
顆粒活性炭空氣過濾器在水質或氣體預處理系統中用于對水質或氣體進行過濾，目前顆粒活性炭過濾器是將活性炭顆粒裝入特制的殼體中，然后將殼體焊接密封，顆粒活性炭在使用過程中炭芯較容易出現炭粉掉落，導致顆粒活性炭過濾器使用時間久了過濾效果變差，并且活性炭顆粒不易更換，為此，我們提出了一種組合式顆粒活性炭過濾器。
活性炭過濾器制作方法有多種：(平板式活性炭初效過濾器? ??子母架活性炭初效過濾器? ?折疊式活性炭初效過濾器? ?活性炭袋式初效過濾器? ?活性炭高效過濾器)
技術實現要素：
本實用新型的目的在于提供一種組合式顆粒活性炭過濾器，以解決上述背景技術中提出的顆粒活性炭在使用過程中炭芯較容易出現炭粉掉落，導致顆粒活性炭過濾器使用時間久了過濾效果變差，并且活性炭顆粒不易更換的問題。
為實現上述目的，本實用新型提供如下技術方案：一種組合式顆粒活性炭過濾器，包括外殼，所述外殼的頂部安裝有密封蓋，所述密封蓋的底部安裝有過濾盒，且過濾盒位于外殼的內腔，所述過濾盒的外壁均勻開設有炭粉孔，所述過濾盒的頂部插接有進料管，且進料管的頂部貫穿密封蓋的頂部，所述進料管的外壁且位于密封蓋的頂部螺接有第一限位螺栓，所述過濾盒的底部插接有出料管，且出料管的底部貫穿外殼的底部，所述出料管的外壁且位于外殼的底部螺接有第二限位螺栓，所述進料管的頂部與出料管的底部均螺接有過濾連接頭，所述過濾連接頭的內腔從上到下依次安裝有PP棉層、PP熔噴濾芯層和反滲透膜層。
優選的，所述外殼的外壁噴涂有防腐漆層。
優選的，所述外殼與密封蓋的連接處配設有密封墊。
優選的，所述外殼與密封蓋之間通過螺栓連接，所述密封蓋與過濾盒之間通過螺栓連接。
與現有技術相比，本實用新型的有益效果是：通過本組合式顆粒活性炭過濾器的設置，在炭芯出現炭粉時被排出過濾盒，不易對過濾產生影響，并且更換顆粒活性炭時比較方便，實用性強。
附圖說明
圖1為本實用新型結構示意圖。
圖中：1外殼、2密封蓋、3過濾盒、31炭粉孔、4進料管、5第一限位螺栓、6出料管、7第二限位螺栓、8過濾連接頭、81PP棉層、82PP熔噴濾芯層、83反滲透膜層。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
請參閱圖1，本實用新型提供一種技術方案：一種組合式顆粒活性炭過濾器，包括外殼1，所述外殼1的頂部安裝有密封蓋2，所述密封蓋2的底部安裝有過濾盒3，且過濾盒3位于外殼1的內腔，所述過濾盒3的外壁均勻開設有炭粉孔31，所述過濾盒3的頂部插接有進料管4，且進料管4的頂部貫穿密封蓋2的頂部，所述進料管4的外壁且位于密封蓋2的頂部螺接有第一限位螺栓5，所述過濾盒3的底部插接有出料管6，且出料管6的底部貫穿外殼1的底部，所述出料管6的外壁且位于外殼1的底部螺接有第二限位螺栓7，所述進料管4的頂部與出料管6的底部均螺接有過濾連接頭8，所述過濾連接頭8的內腔從上到下依次安裝有PP棉層81、PP熔噴濾芯層82和反滲透膜層83。
其中，所述外殼1的外壁噴涂有防腐漆層，增加防腐性，所述外殼1與密封蓋2的連接處配設有密封墊，增加密封性，所述外殼1與密封蓋2之間通過螺栓連接，所述密封蓋2與過濾盒3之間通過螺栓連接，連接穩定，拆卸方便。

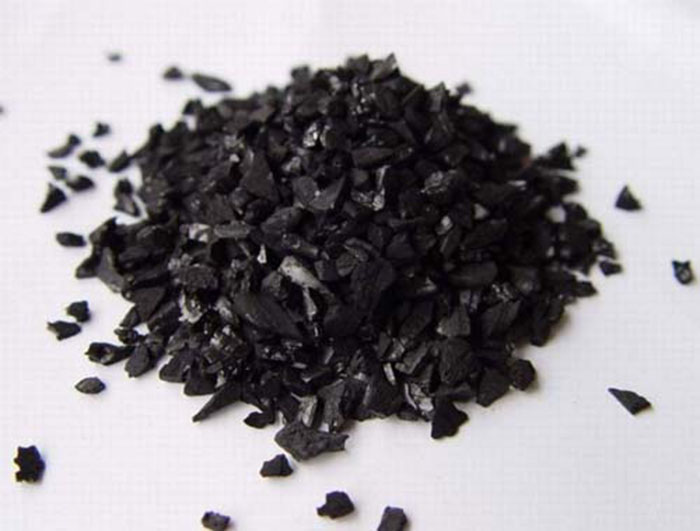

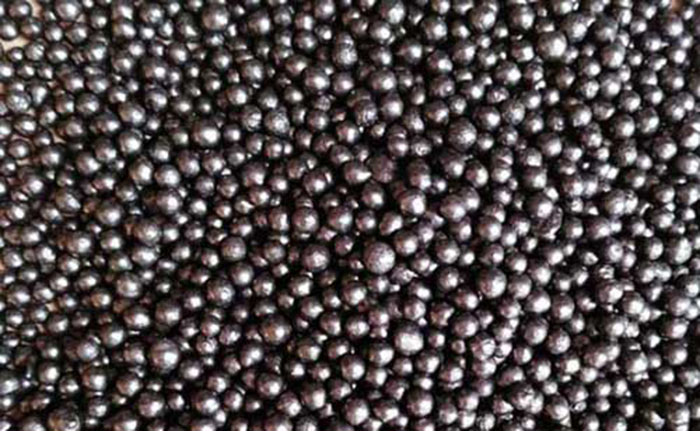

工作原理：在過濾盒3內裝有顆粒活性炭，然后將過濾盒3與密封蓋2連接，再將密封蓋2與外殼1連接，頂部過濾連接頭8與外部需過濾進管連接，底部過濾連接頭8與外部過濾后出管連接，需過濾氣體或水質通過頂部過濾連接頭8時被頂部的PP棉層81、PP熔噴濾芯層82和反滲透膜層83過濾，然后通過進料管4進入到過濾盒3內，被顆粒活性炭過濾，顆粒活性炭在過濾的過程中炭粉掉落，然后被氣體或水質吹動穿過炭粉孔31進入到外殼1的內腔，然后通過自重落入外殼1的底部，氣體或水質在流動過程中可重新通過炭粉孔31進入到過濾盒3內，然后通過出料管6進入到底部的過濾連接頭8內，被底部的PP棉層81、PP熔噴濾芯層82和反滲透膜層83過濾，然后排出。
盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
