傳遞窗配件互鎖控制器又叫互鎖電路板，互鎖主板。

CDC-M02 V1.0傳遞窗互鎖控制器介紹：

型號：CDC-M02 V1.0；

產品名稱：互鎖控制器、傳遞窗互鎖控制器、互鎖電路板、傳遞窗互鎖電路板、互鎖主板；

用途：主要應于用傳遞窗，保證雙電子互鎖。

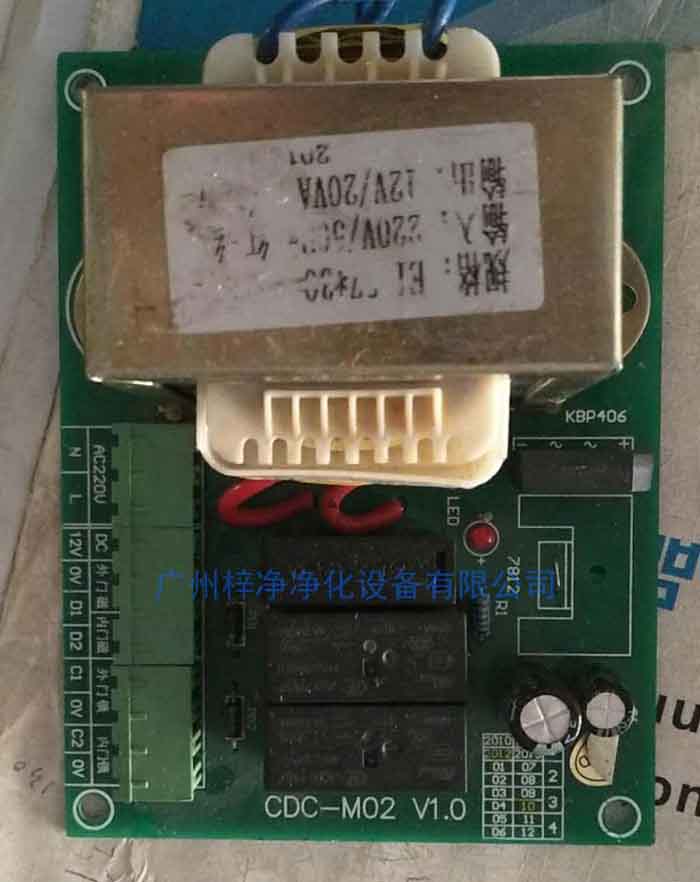

CDC-M02 V1.0傳遞窗互鎖控制器

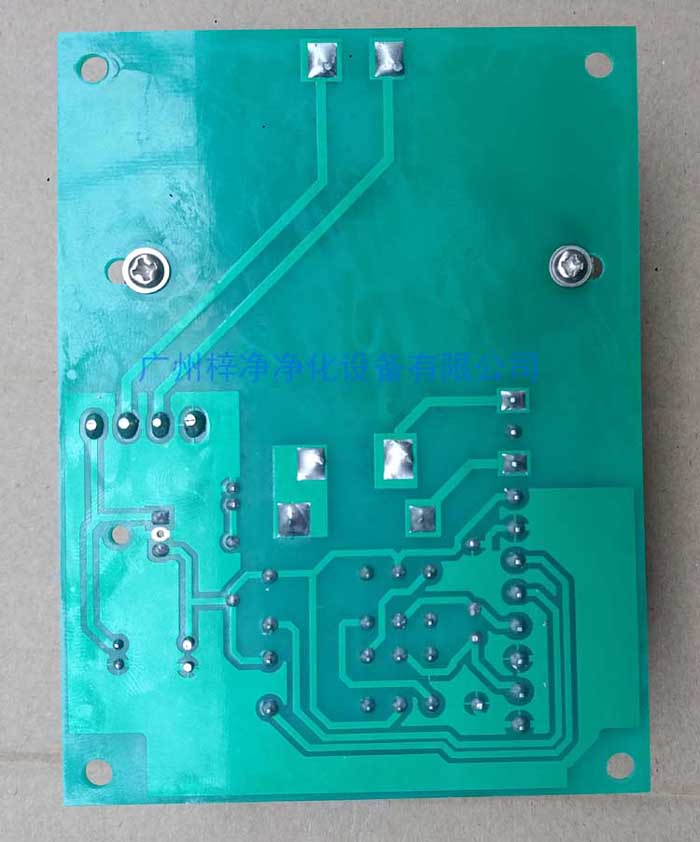

CDC-M02 V1.0傳遞窗互鎖控制器背面

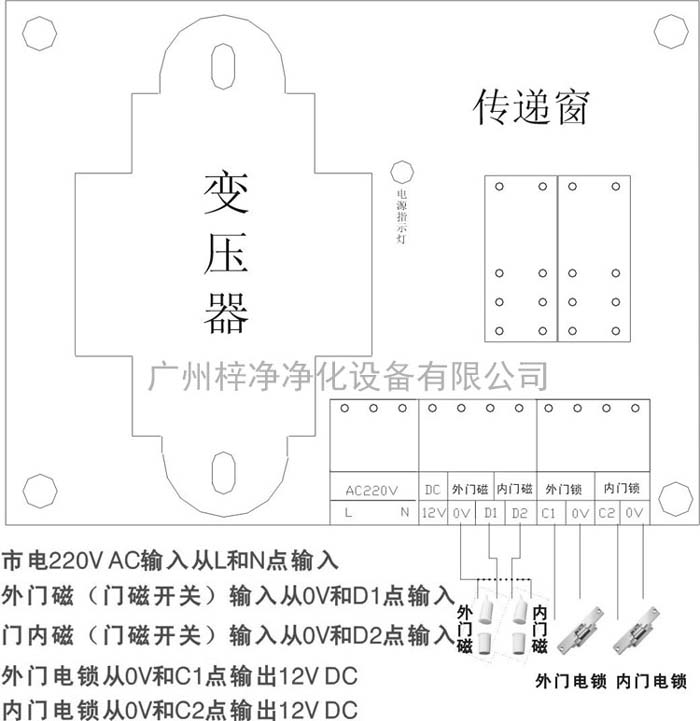

CDC-M02 V1.0傳遞窗互鎖控制器接線圖：

1、強電輸入接口

ａ．供電電源：220VAC（絲印為AC220V L N）

2、弱電輸入接口

a．內門門磁開關：無源觸點（絲印標記為內門磁 D2 0V）

外門門磁開關：無源觸點（絲印標記為外門磁 D1 0V）
3、弱電輸出接口

開關電源：12VDC（絲印標記為12V 12V 0V）
外門電鎖：12VDC （絲印標記為 外門鎖 C2 0V）

內門電鎖：12VDC （絲印標記為 內門鎖C1 0V）

CDC-M02 V1.0傳遞窗互鎖控制器使用注意事項：
1、產品尺寸：122*92（MM），要求開孔尺寸：根據鋁板上面螺絲孔位開孔。

2、產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開。

3、產品使用的電鎖要求：12VDC供電，200MA以下電流。

應用案例：電子互鎖傳遞窗、風淋傳遞窗、層流傳遞窗；

說明：目前此CDC-M02 V1.0型號產品很少，可以由SJ-CDC-M02 V1.0代替，外觀、使用功能都一樣。

傳遞窗分為三大類：1、電子連鎖傳遞窗；2、機械連鎖傳遞窗；3、自凈式傳遞窗。
