層流送風天花的制作方法(配高效過濾器)

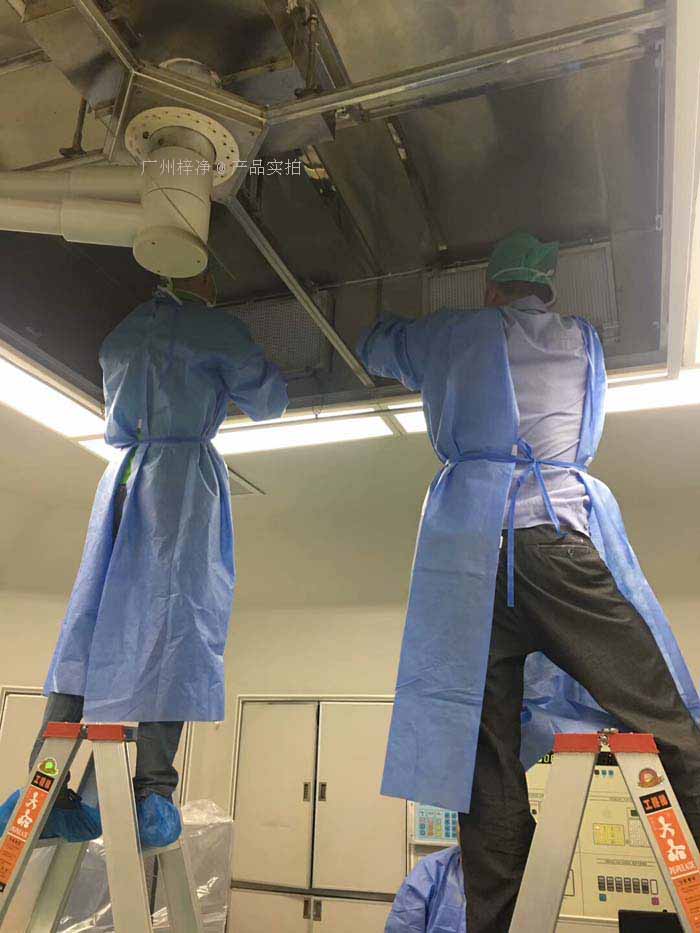

層流送風天花是現代醫院手術室必用的一種凈化裝置。層流送風天花分為三個級別:Ⅰ級、Ⅱ級、Ⅲ級。層流送風天花它的裝置是根據國內外領先的阻漏層技術，依托手術室潔凈送風天花裝置，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度，可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目；比如用于手術室時，層流送風天花采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求，并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境。

隨著現代醫學科學技術的飛速發展，外科技術對手術室的潔凈條件的要求也越來越高。但如何有效管理，使層流手術室的空氣菌落數符合衛生部頒發的空氣環境衛生學標準，又符合潔凈手術室等級標準，并使之減少到最低限度，是目前潔凈手術室管理中值得探討的一個新的課題。

傳統的層流送風天花，其箱體分為兩大塊，所以即使拆分后體積依然過大，不便于搬運，而且兩大塊之間的密封不夠好，影響潔凈效果；另外，傳統的層流送風天花的箱體表面不平整，有死角不便于清洗，而且紗網框架的面積大導致出風面積減小，降低了出風量。

拼裝式層流送風天花方便搬運。

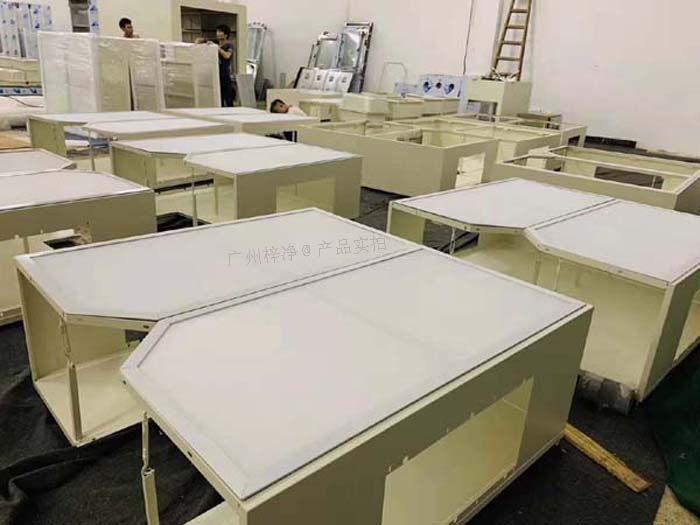

一種拼裝式層流送風天花，其箱體包括頂板、側板、底架和過濾板，所述過濾板安裝在所述底架上，所述頂板和所述過濾板分別與所述側板的上端和下端連接，所述側板包括左側板、右側板、前側板和后側板，所述前側板和所述后側板上分別設有通風孔，其特征在于：

所述過濾板包括過濾框架和安裝于所述過濾框架上的濾網，所述過濾框架與所述側板的下端連接，所述頂板與所述側板的上端之間、所述過濾框架與所述側板的下端之間、所述前側板與所述左側板之間、所述左側板與所述后側板之間、所述后側板與所述右側板之間、所述右側板與所述前側板之間均通過卡扣連接且在連接位置設有發泡密封膠條。

上述結構中，前側板和后側板上的通風孔形成風流通道，下方的過濾板的出風側為出風口，被過濾凈化的空氣進入室內達到向室內輸送凈化空氣的目的；整個箱體分為若干板狀單元，根據需要進行拆卸和組裝，卡扣連接便于實現快速拆裝；發泡密封膠條用于實現各板之間的密封連接。

進一步，所述頂板包括左頂板、中頂板和右頂板，所述左頂板與所述中頂板之間、所述中頂板與所述右頂板之間均通過卡扣連接且在連接位置設有密封膠條。

為了是連接更加穩固，所述卡扣連接位置還通過螺絲緊固連接。

為了減小過濾板外露，所述過濾框架鑲嵌連接于所述側板的下端。

為了便于清洗，所述頂板、所述側板和過濾板均為平板結構。

本實用新型的有益效果在于：

本實用新型通過將整個層流送風天花的箱體分解為多個板材，通過卡扣連接各板材，便于快速拆裝和搬運，并通過發泡密封膠條將連接處密封，確保空氣凈化質量；過濾板采用過濾框架+濾網的結構，既穩固且出風面積也大，內嵌安裝也很美觀；整個箱體表面平整，沒有死角，便于清洗。
側板的描述中，側板即代表左側板2、右側板8、前側板14和后側板7，相應的連接結構就是左側板2、右側板8、前側板14和后側板7之中的每一個側板與其它部件之間的連接結構，為了表述方便，所以有些內容采用了側板與其它部件連接的表述方式；頂板的道理也是一樣。

圖1中還示出了用于連接頂板與底架12的連接支架4和設于連接支架4下端的無影燈連接架10，這些為常規結構。

如圖1所示，應用時，前側板14和后側板7上的通風孔13形成風流通道，分別與其它風道相通連接，下方過濾板的出風側為出風口，被過濾凈化的空氣進入室內達到向室內輸送凈化空氣的目的。
上述實施例只是本實用新型的較佳實施例，并不是對本實用新型技術方案的限制，只要是不經過創造性勞動即可在上述實施例的基礎上實現的技術方案，均應視為落入本實用新型專利的權利保護范圍內。

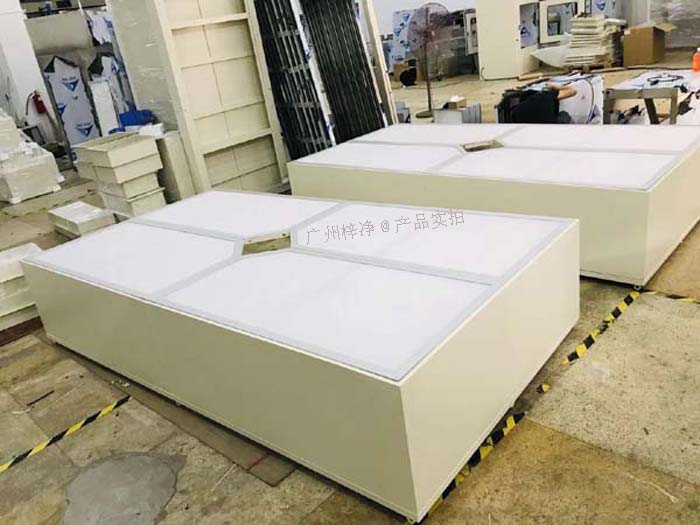

Ⅰ級層流送風天花產品尺寸2950*2500*500，高效過濾器尺寸610*305*292配（8個）

Ⅱ級層流送風天花產品尺寸2600*1800*500，高效過濾器尺寸610*305*292配（4個）

Ⅲ級層送風天花產品尺寸2600*1400*500，高效過濾器尺寸610*305*292配（2個）

血液病房送風天花尺寸2950*2500*500高效過濾器尺寸610*305*292配（8-10個）

眼科病房送風天花尺寸1500*1500*500高效過濾器尺寸610*305*292（4個個）
